Datos del producto:
|
| Capacidad: | 50-3000 toneladas por hora | Poder (w): | 7.5kW - 250kW basado en la anchura y la longitud |
|---|---|---|---|
| Anchura de la correa: | 500,650,800,1200,1400, modificaron para requisitos particulares | Velocidad: | 1-5M/s |
| Voltaje: | 380V, 50Hz; 440V, 60Hz o petición de los clientes | Garantía: | 12 meses a partir del tiempo del productioni |
| Nombre: | Máquina del transportador del tipo y de correa TD75 de TDII | Uso: | cemento, planta de la trituradora, área minera, sistema de envío |
| Resaltar: | transportador de correa de transferencia 380V,Transportador de correa de transferencia 250kW,Banda transportadora de la mina de carbón |
||
Nuestra descripción del proyecto de sistema del transportador de correa del carbón/del transporte de la mina:
El muelle para el transportador y la descarga de correa del uso de sistema de la carretilla del proyecto del sur del cambio del carbón del este en la zona portuaria de Shijiu, puerto de Rizhao está situado en las 5 literas del sur de la costa costa del este de la piscina del tres-puerto en el área de operación del sur de la zona portuaria de Shijiu, puerto del × 3 del × 3-7 de Rizhao, y la yarda del almacenamiento está situada en la zona este de la yarda del coque en el medio de los tres embarcaderos del sur.
El proyecto planea construir 21 transportadores de correa para el carbón que descarga, apilando, transfiriendo, reclamando, y cargando, incluyendo 7 cuartos de la transferencia, 3 plataformas de la transferencia, 6 plataformas principales y sus instalaciones auxiliares, que adoptarán el modo de combinación de nueva construcción y de relocalización.
(1) la capacidad clasificada de la carretilla de descarga (XL1, XL2) del proyecto es 3600t/h, y la capacidad máxima es 4000t/H.
(2) el sistema de transportador de correa del proyecto incluye dos tipos: la capacidad clasificada de la línea de amontonamiento sistema de transportador de correa es 3600t/h, la anchura de la correa es el 1.8m, y la velocidad de la correa es 4.0m/s; la capacidad clasificada de la línea de carga sistema de transportador de correa es 6000t/h, la anchura de la correa es los 2.2M, y la velocidad de la correa es 4.3m/s.
1, nuestra introducción del transportador de correa:
Nuestra compañía está confiada al diseño, al desarrollo, a la fabricación, a la instalación, y al mantenimiento del equipo de sistema transportador a granel, del equipo de proceso grande, de la maquinaria manipuladora portuaria, y del equipo auxiliar. Desde 2002, durante 20 años, confiando en el puerto de Shangai para proporcionar el diseño, la fabricación, la instalación, y los servicios de contratación generales del mantenimiento para la operación y el mantenimiento portuarios del equipo, proporcionando las soluciones apuntadas para los clientes, haciendo el diseño más conforme a las necesidades del dueño, acumulando experiencia rica en la producción, la instalación, la operación, y el mantenimiento de la maquinaria transportadora continua de la manipulación del sistema y de materiales, y mantener una buena sociedad con varias empresas internacionalmente renombradas.
Las áreas comerciales de la compañía cubren puertos, la explotación minera, el cemento, el poder, la metalurgia, el papel, y otras industrias. Los productos principales son tipo de DTII, tipo transportador de correa universal, tipo transportador de correa del tubo, tipo transportador de correa del amortiguador de aire, tipo transportador de correa móvil, tipo transportador de DX de DG de la DD del DY de DJ de correa acanalado y exportan su rodillo loco de los componentes, marco, etc., apilador y recuperador, alta lámpara de polo, coche del barrido, polea, gancho agarrador, guarnición desgaste-resistente, etc., los productos a Europa. , Australia, América, Asia sudoriental, y otras regiones. Parámetro técnico general
| Velocidad de la correa (m/s) | Anchura de la correa (milímetros) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |
| Transportando la capacidad (t/h) | |||||||||||
| 0,80 | 69 | 127 | 198 | 324 | |||||||
| 1,00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1,25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1,60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2,00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2,50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3,15 | 871 | 1278 | 1872 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4,00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4,50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5,00 | 2971 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5,60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6,50 | 9083 | 11277 | 14120 | 17104 | |||||||
2, nuestras características del transportador de correa:
1. Capacidad transportadora grande y una distancia transportadora más larga, los hasta 20km o más largo
2. Pueden las diversas clases del transportador de material a granel y de mercancías detalladas con una densidad a granel del ³ de los 0.5~2.5t/m
3. Puede adoptar un modo la transportación combinado del segmento convexo curvado, de segmento curvado cóncavo, o de segmento rectilíneo.
4. Según diversas peticiones de transporte, puede ser utilizado solo o el usar combinado múltiple también se puede utilizar así como el otro equipo para organizar un sistema transportador horizontal o decreciente.
5. Puede ser utilizado entre el ambiente de trabajo de -25ºC~+40ºC, la temperatura de transportar el material debajo de 80ºC con la alta adaptabilidad.
Estructura principal
1.Reception conjunto del bastidor de la pierna 3.Tail del canal inclinado 2.Support (polea incluyendo del cambio radical, equipo etc. de la tensión)
la manera del conjunto del bastidor de 4.Ladder 5.Middle 6.Walk, capítulo de la pierna 8.Middle de la barandilla 7.Supporting monta Pin 9.Upper
10.Lower Pin 11.Base 12. El capítulo principal monta 13.Supporting el canal inclinado del montaje 16.Head de la pierna 14.Slider 15.Driven
Producto Ventajas
|
Equipo profesional del ingeniero:
En los últimos 20 años, tenemos experiencia rica adentro abastecimiento de productos de larga distancia del transportador de correa y servicios a más de 50 países y regiones;
Las soluciones modificadas para requisitos particulares del transportador de correa pueden resolver necesidades especiales de la manipulación de materiales a granel por ejemplo inclinación grande de la capacidad, de larga distancia, grande y torneado, y soluciones tales como transportador tubular y el transportador de correa móvil puede ser proporcionado;
Profesionalmente soluciones de materiales especiales con alto humedad y de gran viscosidad;
Cumpla con diversos estándares tales como CEMA, estruendo, JIS, como, SABS, etc;
Consumo de energía baja y de poco ruido, y reuniones requisitos locales de la protección del medio ambiente;
La tecnología integrada del control inteligente puede realizar control centralizado del transportador de correa de larga distancia equipo del sistema y de producción. |
|
Calidad confiable:
Se adoptan el equipo, los transportes y las correas superiores internacionales de la impulsión del transportador de las marcas, que mejora grandemente la vida de servicio del sistema de transportador de correa. |
|
|
Servicio post-venta perfecto:
Proporcione la dirección de proceso entera de la instalación y servicios de la Comisión para ayudar a clientes a reducir costes de operación y de mantenimiento del transportador de correa sistema. |
Casos del uso y del proyecto
 |
||
|
Sistema de transportador de correa de Vietn Planta siderúrgica de FHS |
Transportador de correa tubular de Jinping Estación de la hidroelectricidad |
Sistema de transportador de correa de Central eléctrica de Tailandia |
 |
||
|
Sistema de transportador de correa de HBIS Mina del hierro del grupo |
Sistema de transportador de correa de UHV Transmisión de poder en China |
Sistema de transportador de correa de Tianjin Industria química de YongLi |

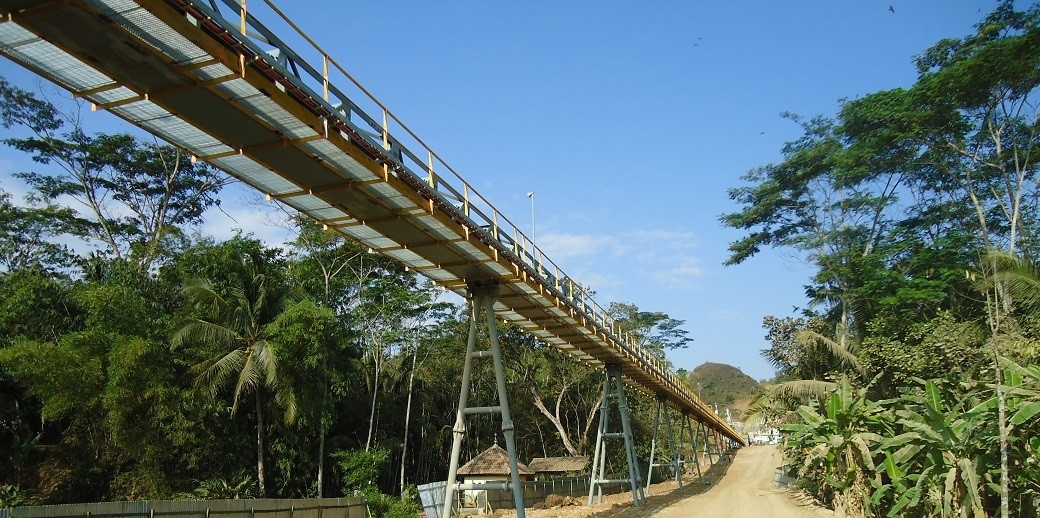

Descripción del transportador de correa de larga distancia
el transportador de correa de larga distancia se puede utilizar para transportar continuamente los materiales a granel con distancia, con ángulos inclinados grandes y en terreno complejo, cada transportador se puede diseñar, fabricar e instalar según los clientes requisitos.
Características y ventaja
el stength extensible incressed de bandas transportadoras modernas permite la construcción de los transportadores curvados de larga distancia de hasta 30 kilómetros y para los widlths de la correa hasta de 500-2600mm.compared al transportador de correa estándar, los transportadores curvados pueden exhibir adelantos del serval por ejemplo:
costes del transporte del material 1.Decreased;
2.Decreased en coste de activos fijos (ferrocarril o carretera);
dispositivos de la impulsión 3.Decreased y puntos de transferencia.
4.simple estructura, coste de operación bajo, ruido de trabajo bajo, corriendo con seguridad y estable, limpio y muy eficiente.
los sistemas 5.Conveyor son la conexión lógica entre las fases de mina, proceso, y almacenamiento.
Conveyoris de larga distancia de la correa ampliamente utilizados en puertos, terminales, muelle, centrales eléctricas, la planta siderúrgica, la fábrica de productos químicos, fábricas del cemento, metalurgia, explotación del cabón y otras industrias. Material a granel tal como carbón, piedra de cal, mineral de hierro y carbón limpio, etc.
Embalaje y entrega
